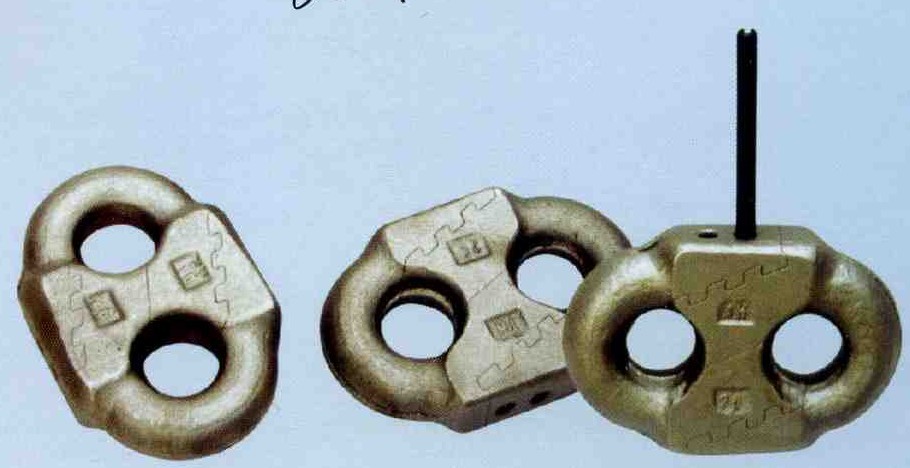

扁平鋸齒式鏈接環

鋸齒環，扁平連接環主要規格尺寸

規格d×p   d1)       p L max    b1  min b2  min h  max r1) r1)      m ax a  max

14×50     14±0.6    50±0.6    80    17    54     17   24﹣20     20    34

18×64     18±0.6    64±0.6    102   20     66    23    28﹣20    34    46

22×86     22±0.7    86±0.9    132   24    85    27    35﹣20    46     58

26×92     26±0.8    92±0.9    146   28     97    33    41﹢20    49     63

30×108    30±0.9    108±0.1   170   32   109    36    47﹢20    55     72

34×126    34±1.0    126±1.3   193   36   121    41    52﹢20    61     82

38×137    38±1.1    137±1.4   215   40   134   46    58﹢20    67      92

42×152    42±1.3      152±1.5  238    44   150    51    64﹢20    73    101

 注：倒角、弧面和過渡圓角應有盡量大的半徑。

 1）尺寸d和r在120°范圍內包保證不變。

2）僅在兩邊對稱適用（可協商確定）。
